| Статус життєвого цикла продукта | |
| Статус життєвого цикла | Активний випуск |
| З'єднувачі, Конектори | |
| Серія | - |
| Стиль конектора | SMA |
| Тип конектора | Розетка-Джек (Receptacle (Jack)), Гніздо |
| Кількість контактів (портів) | 1 |
| Спосіб монтажу | На панель |
| Особливості монтажу | У виріз панелі/плати (Bulkhead) - гайка спереду |
| Спосіб фіксації відповідної частини | Різьбове з'єднання |
| Орієнтація | Пряма |
| Матеріал центрального контакта | Берилієва бронза |
| Матеріал покриття контактів | Позолота |
| Товщина покриття контактів | GOLD PL .00003 MIN OVER NICKEL PL .00005 MIN OVER COPPER PL .00005 MIN |
| Приєднання провідників до контактів | Припійні чашечки для проводів (Solder Cup) |
| Приєднання до екрана [кабеля] | Пайка |
| Імпеданс | 50 Ом |
| Частота - Max (ГГц) | 18 ГГц |
| Кабельна група | - |
| Матеріал корпуса | Латунь |
| Фінішне покриття корпуса | GOLD PL .00001 MIN OVER NICKEL PL .00005 MIN OVER COPPER PL .00005 MIN |
| Колір корпуса | Золотистий (натуральна позолота) |
| Матеріал діелектрика | Політетрафторетилен (Фторопласт-4, Тефлон, Polytetrafluoroethylene (PTFE)) |
| Особливості (конектори) | Подовжена ізоляція |
| Кількість циклів сполучення (Min) | 500 |
| Технічна інформація | |
| Посилання на сайт виробника | https://www.cinch.com/products/rf-microwave/connectors/142-0701-411 |
| Даташит(и) | 50 Ohm SMA Front Mount Bulkhead Jack Receptacle |
| Корпус | |
| Креслення, просторові моделі | https://www.cinch.com/media/drawings/products/rf-microwave/connectors/dr-ccs-john-142-0701-411.pdf |
| Робоча температура | -65°C ~ 165°C |
| Moisture Sensitivity Level (MSL) | MSL1 (Нечутливий до вологи) |
| Упаковка | |
| Первинна упаковка | Насипом (розсипом) |
| Первинна упаковка - Кількість | 25 |
| Комплект постачання | 1 конектор, 1 гайка, 1 шайба |
| Умови зберігання, вплив на довкілля, код ТН ЗЕД | |
| Рейтинг IP | Не визначений |
| Екранування (електромагнітних завад) | - |
| RoHS Status | - |
| ECCN | EAR99 / NLR (Не підлягає ліцензуванню) |
| Код ТН ЗЕД | 8536699090 |
| Країна походження | Китай (CN) |
| Дата випуску | - |
Будь-ласка, уточнюйте характеристики в документації виробника, наведеній в розділі "Технічна інформація", або на сайті виробника.

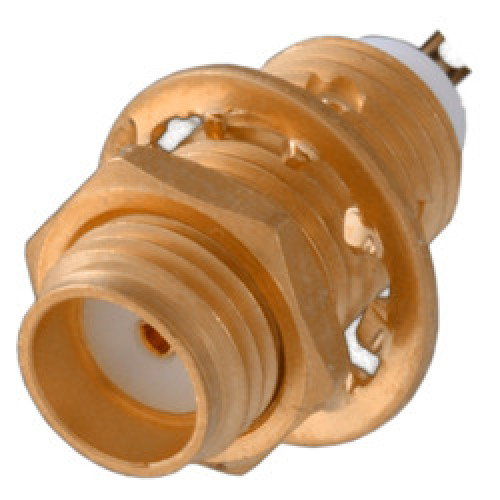

142-0701-411
- Виробник: Cinch Connectivity Solutions Johnson
- Модель: 142-0701-411
- Наявність: 2300
-
грн. 480.000
- Без ПДВ: грн. 400.000
-
- 10 або більше: грн. 420.000
- 50 або більше: грн. 384.000
- 100 або більше: грн. 360.000
