| Статус життєвого цикла продукта | |
| Статус життєвого цикла | Активний випуск |
| З'єднувачі, Конектори | |
| Серія | kwiQMAte™ |
| Стиль конектора | QMA |
| Тип конектора | Вилка (Plug), Пін |
| Кількість контактів (портів) | 1 |
| Спосіб монтажу | Вільна підвіска (Free Hanging (In-Line)), Прямий кут |
| Особливості монтажу | - |
| Спосіб фіксації відповідної частини | Застібка (Snap-On) |
| Орієнтація | Прямий кут |
| Матеріал центрального контакта | Латунь |
| Матеріал покриття контактів | Позолота |
| Товщина покриття контактів | GOLD PL .00005 MIN OVER NICKEL PL .00005 MIN OVER COPPER PL .00005 MIN |
| Приєднання провідників до контактів | Пайка |
| Приєднання до екрана [кабеля] | Обтискання (Crimp) |
| Імпеданс | 50 Ом |
| Частота - Max (ГГц) | 12.4 ГГц |
| Кабельна група | RG-161, RG-174, RG-188, RG-316 |
| Матеріал корпуса | Латунь |
| Фінішне покриття корпуса | Біла бронза (TRI-M3™, Tri-Alloy, Tri-Metal, White Bronze) 100 µin (мікродюймів = 2.54 мкм) |
| Колір корпуса | Матовий сірий (Сріблястий) металік |
| Матеріал діелектрика | Політетрафторетилен (Фторопласт-4, Тефлон, Polytetrafluoroethylene (PTFE)) |
| Особливості (конектори) | - |
| Кількість циклів сполучення (Min) | 500 |
| Технічна інформація | |
| Посилання на сайт виробника | https://www.cinch.com/products/rf-microwave/connectors/146-0403-107 |
| Даташит(и) | kwiQMAte™ Connectors Catalog |
| Настанови з використання (Application Notes) | 146-0403-107 Assembly Instructions |
| Корпус | |
| Креслення, просторові моделі | 146-0403-107 Drawing |
| Робоча температура | -65°C ~ 165°C |
| Moisture Sensitivity Level (MSL) | MSL1 (Нечутливий до вологи) |
| Упаковка | |
| Первинна упаковка | Насипом (розсипом) |
| Комплект постачання | 1 конектор, 1 ковпачок (заглушка), 1 обтискне кільце |
| Умови зберігання, вплив на довкілля, код ТН ЗЕД | |
| Рейтинг IP | Не визначений |
| Екранування (електромагнітних завад) | - |
| RoHS Status | - |
| ECCN | EAR99 / NLR (Не підлягає ліцензуванню) |
| Код ТН ЗЕД | 8536691000 |
| Країна походження | Китай (CN) |
| Дата випуску | - |
Будь-ласка, уточнюйте характеристики в документації виробника, наведеній в розділі "Технічна інформація", або на сайті виробника.

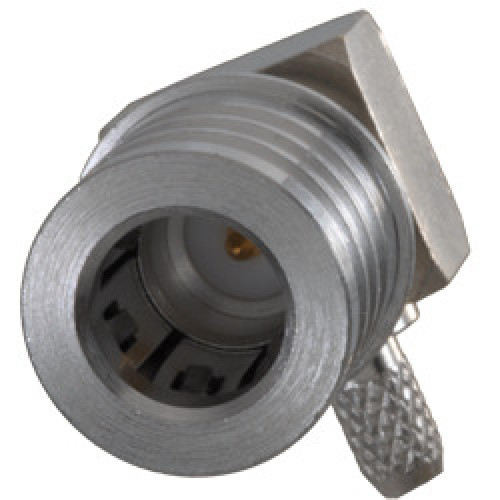

146-0403-107
- Виробник: Cinch Connectivity Solutions Johnson
- Модель: 146-0403-107
- Наявність: Товар відсутній на складі
-
грн. 0.000
- Без ПДВ: грн. 0.000
