| Статус життєвого цикла продукта | |
| Статус життєвого цикла | Активний випуск |
| З'єднувачі, Конектори | |
| Серія | MMCXV-CA |
| Стиль конектора | MMCX (V) = З високою стійкістю до вібрації (High Vibration) Примітка: конектори MMCX і MMCXV/MMCX (V) між собою НЕ сполучувані. |
| Тип конектора | Вилка (Plug), Пін "тато" (Male Pin) |
| Кількість контактів (портів) | 1 |
| Спосіб монтажу | Вільна підвіска (Free Hanging (In-Line)), Прямий кут (Right Angle) |
| Спосіб фіксації відповідної частини | Застібка (Snap-On) |
| Орієнтація | Прямий кут |
| Матеріал центрального контакта | Латунь |
| Матеріал покриття контактів | Позолота |
| Товщина покриття контактів | -HF опція: 30μ" (мікродюймів) ЗОЛОТА ЦЕНТАЛЬНИЙ КОНТАКТ |
| Приєднання провідників до контактів | Пайка |
| Приєднання до екрана [кабеля] | Обтискання (Crimp) |
| Імпеданс | 50 Ом |
| Частота - Max (ГГц) | 6 ГГц |
| Кабельна група | RG-174, RG-316 |
| Матеріал корпуса | Контактна оболонка (SHELL): Берилієва бронза (Beryllium Copper (BeCu)) Кабельна частина корпуса (CABLE BODY), Обтискне кільце (FERRULE), Ковпачок (заглушка, CAP): Латунь |
| Фінішне покриття корпуса | -HF опція: 3μ" (мікродюйми) ЗОЛОТА ЗОВНІШНІЙ КОНТАКТ |
| Колір корпуса | Золотистий (натуральна позолота) |
| Матеріал діелектрика | Політетрафторетилен (Фторопласт-4, Тефлон, Polytetrafluoroethylene (PTFE)) |
| Особливості (конектори) | Висока стійкість до вібрації |
| Кількість циклів сполучення (Min) | - |
| Технічна інформація | |
| Посилання на сайт виробника | |
| Даташит(и) | 50 Ohm High Vibration MMCX Datasheet |
| Корпус | |
| Креслення, просторові моделі | https://suddendocs.samtec.com/prints/mmcxv-p-c-xx-ra-ca1-x-mkt.pdf |
| Робоча температура | -65°C ~ 125°C |
| Moisture Sensitivity Level (MSL) | MSL1 (Нечутливий до вологи) |
| Упаковка | |
| Первинна упаковка | Блістер |
| Первинна упаковка - Кількість | 100 |

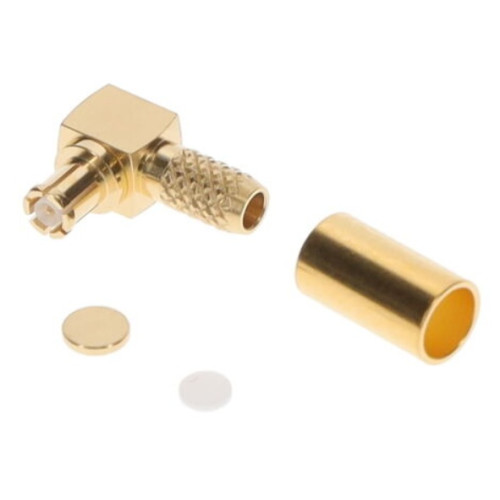

| Комплект постачання | 1 конектор, 1 ковпачок (заглушка), 1 обтискне кільце, 1 ізолятор |
| Умови зберігання, вплив на довкілля, код ТН ЗЕД | |
| Рейтинг IP | Не визначений |
| Екранування (електромагнітних завад) | - |
| RoHS Status | |
| ECCN | EAR99 / NLR (Не підлягає ліцензуванню) |
| Код ТН ЗЕД | 8536691000 |
| Країна походження | Тайвань |
| Дата випуску | 2025 / 2026 |
Будь-ласка, уточнюйте характеристики в документації виробника, наведеній в розділі "Технічна інформація", або на сайті виробника.
MMCXV-P-C-HF-RA-CA1
- Виробник: Samtec
- Модель: MMCXV-P-C-HF-RA-CA1
- Наявність: 2050
-
